คุณกำลังมองหาแรงเฉือนกิโยตินที่แม่นยำและง่ายดายซึ่งสามารถตัดแผ่นโลหะทั้งหมดหนากว่า 10 มม. หรือไม่?
QC11Y Series Hydraulic Guillotine Shear เหมาะสำหรับคุณ
แรงเฉือน QC11Y Series มาพร้อมกับเทคโนโลยีขั้นสูงมาพร้อมกับระบบควบคุม E21S, กระบอกไฮดรอลิกที่ทรงพลังและใบมีดที่คมชัดที่สามารถปรับได้สำหรับมุมตัดเพื่อให้แน่ใจว่าการตัดทุกอย่างแม่นยำและแม่นยำ
รายละเอียดรูปภาพ

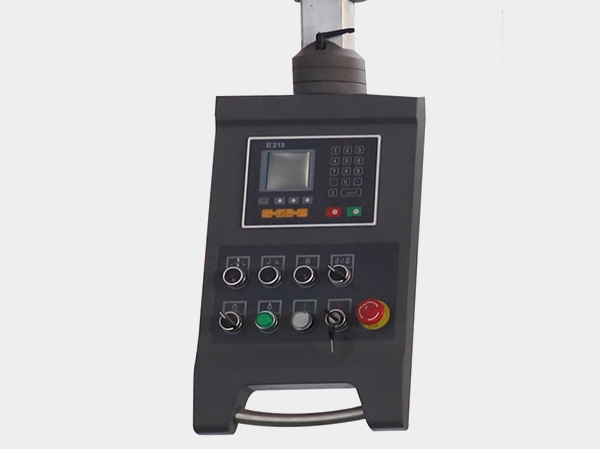

 | คอนโทรลเลอร์ E21S (มาตรฐาน) * การควบคุมหยุดด้านหลังสามารถควบคุมมอเตอร์มาตรฐานและอินเวอร์เตอร์ได้ |
 | การให้อาหารเวิร์ม สไลด์ให้อาหารติดตั้งลูกกลิ้งที่สามารถเคลื่อนย้ายได้หลากหลายช่วยให้ความก้าวหน้าของแผ่นและการปรับตำแหน่งการตัดได้ง่ายในระหว่างการให้อาหาร สิ่งนี้จะช่วยประหยัดเวลาและแรงงานอำนวยความสะดวกในการถอดประกอบและการติดตั้งลูกบอลที่สะดวกสบายรวมทั้งช่วยให้การบำรุงรักษาได้อย่างง่ายดาย |
 | กดถังน้ำมัน สปริงทำจากเหล็กโลหะผสม 60SI2MN และแผ่นกระแทกจะหนาขึ้นด้วยโพลียูรีเทน ฐานแรงอัดแผ่นด้านล่างและซีลน้ำมันล้วน แต่มีความหนาและนำเข้า |

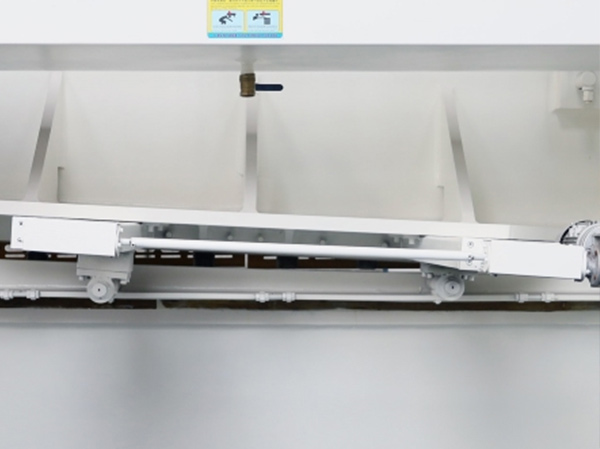

 | ใบมีดวัดกลับ ส่วนล่างของตัวยึดเครื่องมือนั้นมาพร้อมกับลูกกลิ้งสำรองซึ่งรวมเอาแขนเสื้อเพลาประหลาด แขนเสื้อนี้ถูกขับเคลื่อนโดยเครื่องลดมอเตอร์เพื่อหมุนดังนั้นจึงปรับระยะห่างระหว่างใบมีดด้านบนและล่าง |
 | มอเตอร์เกจด้านหลัง อุปกรณ์หยุดด้านหลังไฟฟ้ามาพร้อมกับอินเวอร์เตอร์ที่ปรับได้ซึ่งช่วยให้สามารถปรับได้อย่างรวดเร็วและช้า นอกจากนี้ยังมีอุปกรณ์ควบคุมตัวเลขที่ใช้งานง่ายซึ่งให้ฟังก์ชั่นไปข้างหน้าย้อนหลังและการวางตำแหน่ง |
 | ขั้วต่อท่อแจ็คเก็ตแรงดันสูง การเชื่อมต่อระหว่างท่อเหล็กที่ไร้รอยต่อและข้อต่อแขนเสื้อนั้นมีความต้านทานแรงดันสูงทำให้มั่นใจได้ว่าไม่มีการรั่วไหลของน้ำมันและช่วยให้การบำรุงรักษาง่ายขึ้น |

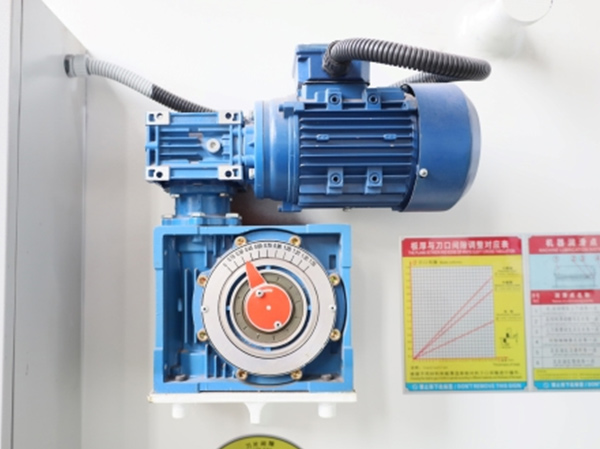

 | การปรับช่องว่างใบมีดไฟฟ้า มอเตอร์และตัวลดใช้สำหรับการควบคุมการปรับกวาดใบมีดที่แม่นยำและรวดเร็ว |
 | มอเตอร์หลัก มอเตอร์หลักที่มีความจุสูงให้พลังงานที่เพียงพอและแข็งแกร่ง |
| แบบอย่าง | การตัดความหนา | ความยาวการตัด | จำนวนเวลาจังหวะ | มุมตัด | ช่วงหลัง | พลังหลัก |
| พิมพ์ | (มม.) | (มม.) | (t/นาที) | ( ) | (มม.) | (kw) |
| 4x2500 | 4 | 2500 | 16 | 0.5 ~ 1.5 | 20 ~ 600 | 5.5 |
| 4x3200 | 4 | 3200 | 14 | 0.5 ~ 1.5 | 20 ~ 600 | 5.5 |
| 4x4000 | 4 | 4000 | 10 | 0.5 ~ 1.5 | 20 ~ 600 | 5.5 |
| 4x6000 | 4 | 6000 | 8 | 0.5 ~ 1.5 | 20 ~ 600 | 7.5 |
| 6x2500 | 6 | 2500 | 18 | 0.5 ~ 1.5 | 20 ~ 600 | 7.5 |
| 6x3200 | 6 | 3200 | 15 | 0.5 ~ 1.5 | 20 ~ 600 | 7.5 |
| 6x4000 | 6 | 4000 | 12 | 0.5 ~ 1.5 | 20 ~ 600 | 7.5 |
| 6x5000 | 6 | 5000 | 10 | 0.5 ~ 1.5 | 20 ~ 600 | 11 |
| 6x6000 | 6 | 6000 | 7 | 0.5 ~ 1.5 | 20 ~ 600 | 11 |
| 8x2500 | 8 | 2500 | 13 | 0.5 ~ 1.5 | 20 ~ 600 | 11 |
| 8x3200 | 8 | 3200 | 11 | 0.5 ~ 1.5 | 20 ~ 600 | 11 |
| 8x4000 | 8 | 4000 | 9 | 0.5 ~ 1.5 | 20 ~ 600 | 11 |
| 8x5000 | 8 | 5000 | 7 | 0.5 ~ 1.5 | 20 ~ 600 | 15 |
| 8x6000 | 8 | 6000 | 6 | 0.5 ~ 1.5 | 20 ~ 600 | 15 |
| 10x2500 | 10 | 2500 | 12 | 0.5 ~ 2 | 20 ~ 600 | 15 |
| 10x3200 | 10 | 3200 | 10 | 0.5 ~ 2 | 20 ~ 600 | 15 |
| 10x4000 | 10 | 4000 | 9 | 0.5 ~ 2 | 20 ~ 600 | 15 |
| 10x6000 | 10 | 6000 | 6 | 0.5 ~ 2 | 20 ~ 600 | 15 |
| 12x2500 | 12 | 2500 | 12 | 0.5 ~ 2.5 | 20 ~ 600 | 18.5 |
| 12x3200 | 12 | 3200 | 10 | 0.5 ~ 2.5 | 20 ~ 600 | 18.5 |
| 12x4000 | 12 | 4000 | 9 | 0.5 ~ 2.5 | 20 ~ 600 | 18.5 |
| 12x5000 | 12 | 5000 | 7 | 0.5 ~ 2.5 | 20 ~ 600 | 18.5 |
| 12x6000 | 12 | 6000 | 6 | 0.5 ~ 2.5 | 20 ~ 600 | 18.5 |
| 16x2500 | 16 | 2500 | 8 | 0.5 ~ 2.5 | 20 ~ 600 | 22 |
| 16x3200 | 16 | 3200 | 7 | 0.5 ~ 2.5 | 20 ~ 600 | 22 |
| 16x4000 | 16 | 4000 | 6 | 0.5 ~ 2.5 | 20 ~ 600 | 22 |
| 16x5000 | 16 | 5000 | 5 | 0.5 ~ 2.5 | 20 ~ 600 | 22 |
| 16x6000 | 16 | 6000 | 4 | 0.5 ~ 2.5 | 20 ~ 600 | 30 |
| 20x2500 | 20 | 2500 | 8 | 0.5 ~ 3 | 20 ~ 800 | 30 |
| 20x3200 | 20 | 3200 | 7 | 0.5 ~ 3 | 20 ~ 800 | 30 |
| 20x4000 | 20 | 4000 | 6 | 0.5 ~ 3 | 20 ~ 800 | 30 |
| 20x5000 | 20 | 5000 | 5 | 0.5 ~ 3 | 20 ~ 800 | 30 |
| 20x6000 | 20 | 6000 | 4 | 0.5 ~ 3 | 20 ~ 800 | 30 |
| 25 × 2500 | 25 | 2500 | 6 | 0.5 ~ 3 | 20 ~ 800 | 37 |
| 25 × 3200 | 25 | 3200 | 5 | 0.5 ~ 3 | 20 ~ 800 | 37 |
| 25 × 4000 | 25 | 4000 | 5 | 0.5 ~ 3 | 20 ~ 800 | 37 |
| 25 × 5,000 | 25 | 5000 | 4 | 0.5 ~ 3 | 20 ~ 800 | 55 |
| 25 × 6000 | 25 | 6000 | 3.5 | 0.5 ~ 3 | 20 ~ 800 | 55 |
องค์กรสำคัญของ Backbone Enterprise ในอุตสาหกรรมเครื่องจักรปลอม บริษัท ตั้งอยู่ในเขตอุตสาหกรรม Hai'an Binhai จังหวัดเจียงซูในสามเหลี่ยมปากแม่น้ำแยงซีที่พัฒนาแล้ว
เรามีความเชี่ยวชาญในการผลิตเครื่องตัดแบรนด์ "Huaduan" เครื่องจักรกลดัดเครื่องกลิ้งแผ่นเครื่องกดไฮดรอลิกและสายการผลิตแบบเฉือนที่คลี่คลาย ผลิตภัณฑ์มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมแสงการบินการต่อเรือการต่อเรือโลหะวิทยาเครื่องมือเครื่องใช้ไฟฟ้าผลิตภัณฑ์สแตนเลสอุตสาหกรรมการก่อสร้างและการตกแต่ง ผลิตภัณฑ์จะถูกส่งออกไปยังยุโรปอเมริกาเอเชียตะวันออกเฉียงใต้ตะวันออกกลางและประเทศและภูมิภาคอื่น ๆ
บริษัท ของเรามีการตัดการพับ, การกลิ้ง, กดไฮดรอลิก, การปรับระดับสายการผลิตและมืออาชีพอื่น ๆ , การวิจัยและพัฒนาคุณภาพผลิตภัณฑ์การผลิต, ระดับเทคนิคอยู่ในระดับแนวหน้าของอุตสาหกรรม เครื่องมือเครื่องจักร Huaduan รวมเทคโนโลยีขั้นสูงทั้งในและต่างประเทศเข้ากับการรับรู้ขั้นสูงแนวคิดใหม่และจิตวิญญาณที่เป็นนวัตกรรมและการพัฒนาผลิตภัณฑ์อุตสาหกรรมอย่างต่อเนื่องวางรากฐานที่แข็งแกร่งสำหรับ "Huaduan" เพื่อสร้างแบรนด์ที่มีชื่อเสียงระดับโลกในอุตสาหกรรมการปลอม
ประสบการณ์ในอุตสาหกรรม
ปกโรงงาน
พื้นที่อาคาร
มูลค่าผลลัพธ์ประจำปี
ปรับปรุงความเร็วในการตัดของ เครื่องตัดเลเซอร์ CNC ในขณะที่มั่นใจว่าขอบตัดที่ราบรื่นเป็นงานที่ท้าทายมากเนื่องจากเกี่ยวข้องกับการเพิ่มประสิทธิภาพที่ครอบคลุมของพารามิเตอร์หลายตัวเช่นพลังงานเลเซ...
อ่านเพิ่มเติมการปรับปรุงความต้านทานการสั่นสะเทือนโดยรวมของ เครื่องตัด เป็นกุญแจสำคัญในการเพิ่มประสิทธิภาพของอุปกรณ์ยืดอายุการใช้งานและปรับปรุงความแม่นยำในการประมวลผล โดยการปรับปรุงระบบสนับสนุนผลกระทบของก...
อ่านเพิ่มเติมความสามารถในการปรับตัวของ เครื่อง CNC ที่แม่นยำ เครื่องมือในการประมวลผลวัสดุที่แตกต่างกันเป็นปัญหาที่ซับซ้อนที่เกี่ยวข้องกับคุณสมบัติของวัสดุความแม่นยำในการประมวลผลการเลือกเครื่องมือพารามิเต...
อ่านเพิ่มเติมที่ QC11Y CNC Hydraulic Guillotine Shearing Machine แสดงถึงจุดสุดยอดของความแม่นยำและประสิทธิภาพในเทคโนโลยีการตัดแผ่นโลหะ ออกแบบมาสำหรับการดำเนินงานที่มีประสิทธิภาพสูงเครื่องนี้เก่งในการตัดแผ่นโลหะที่หนากว่า 10 มม. ด้วยความแม่นยำและความน่าเชื่อถือที่ไม่มีใครเทียบ การก่อสร้างที่แข็งแกร่งและคุณสมบัติขั้นสูงทำให้เป็นเครื่องมือสำคัญสำหรับอุตสาหกรรมที่ต้องการความสามารถในการตัดที่เหนือกว่าและประสิทธิภาพการดำเนินงาน
การก่อสร้างที่เหนือกว่าและความทนทาน: QC11Y Shear มีส่วนที่เหลือกรอบและเครื่องมือที่สร้างขึ้นจากส่วนประกอบโครงสร้างเหล็กที่มีความแข็งแรงสูง ส่วนที่เหลือของเครื่องมือด้านบนจะช่วยลดความเครียดภายในส่งผลให้ความแข็งแกร่งและความเสถียรเพิ่มขึ้น การก่อสร้างที่ทนทานนี้ช่วยให้มั่นใจได้ว่าเครื่องจะดำเนินการอย่างต่อเนื่องแม้ภายใต้เงื่อนไขที่ใช้งานหนักให้การตัดที่แม่นยำและเชื่อถือได้ในช่วงเวลาที่ยาวนาน
กลไกการตัดขั้นสูง: ที่แกนกลางของ QC11Y คือระบบไฮดรอลิกขั้นสูงซึ่งขับเคลื่อนตัวยึดเครื่องมือไปตามรางคู่มือที่มีความแม่นยำ ขับเคลื่อนด้วยกระบอกไฮดรอลิกที่แข็งแกร่งการเคลื่อนไหวการตัดนั้นราบรื่นและแม่นยำส่งการตัดที่สะอาดทุกครั้ง ระบบใบมีดมาตรวัดด้านหลังซึ่งมีลูกกลิ้งสำรองพร้อมแขนเสื้อเพลาประหลาดเป็นแรงขับเคลื่อนมอเตอร์เพื่อปรับการกวาดล้างใบมีดที่แม่นยำ สิ่งนี้ทำให้มั่นใจได้ว่าช่องว่างการตัดที่ดีที่สุดสำหรับความหนาของวัสดุที่แตกต่างกันและเพิ่มความแม่นยำโดยรวมของเครื่อง
ระบบควบคุมที่ทันสมัย: พร้อมกับคอนโทรลเลอร์ E21S, QC11Y เสนอการควบคุมที่ซับซ้อนเกี่ยวกับการดำเนินงาน คอนโทรลเลอร์นี้จัดการการปรับหยุดด้านหลังด้วยมอเตอร์มาตรฐานและอินเวอร์เตอร์รองรับเอาต์พุตดิจิตอลแบบสองโปรแกรมที่ตั้งโปรแกรมได้และรวมถึงฟังก์ชั่นการนับชิ้นงานที่มีประสิทธิภาพ จัดเก็บโปรแกรมได้มากถึง 40 โปรแกรมแต่ละขั้นตอนมีขั้นตอนการทำงาน 25 ขั้นตอนและมีอินเทอร์เฟซที่ใช้งานง่ายพร้อมการสำรองข้อมูลหนึ่งคลิกและการกู้คืนการตั้งค่าพารามิเตอร์ หน้าจอ LCD รองรับการแปลงภาษาอังกฤษ-จีนที่ไร้รอยต่อทำให้สามารถเข้าถึงได้และใช้งานง่ายสำหรับผู้ประกอบการในสภาพแวดล้อมที่หลากหลาย
การปรับช่องว่างของใบมีดไฟฟ้า: แรงเฉือนรวมระบบการปรับช่องว่างของใบมีดไฟฟ้าโดยใช้มอเตอร์และตัวลดการควบคุมอย่างรวดเร็วและแม่นยำของใบมีด คุณสมบัตินี้ช่วยให้สามารถปรับเปลี่ยนได้อย่างรวดเร็วอำนวยความสะดวกในการตัดที่แม่นยำและลดความพยายามด้วยตนเอง ระบบช่วยเพิ่มประสิทธิภาพการดำเนินงานโดยการปรับปรุงกระบวนการปรับ
ระบบการให้อาหารที่มีประสิทธิภาพ: QC11Y รวมถึง worktable การให้อาหารที่มีความซับซ้อนพร้อมลูกกลิ้งที่เคลื่อนย้ายได้ออกแบบมาเพื่ออำนวยความสะดวกในการพัฒนาแผ่นโลหะอย่างราบรื่น ระบบนี้ช่วยให้สามารถปรับตำแหน่งการตัดได้อย่างง่ายดายในระหว่างการให้อาหารประหยัดเวลาและแรงงาน การออกแบบยังช่วยให้การบำรุงรักษาง่ายขึ้นด้วยการถอดประกอบที่สะดวกและการติดตั้งลูกกลิ้งลูกกลิ้ง
ระบบไฮดรอลิกที่เชื่อถือได้: ระบบไฮดรอลิกของ QC11Y ได้รับการออกแบบทางวิศวกรรมเพื่อประสิทธิภาพและความทนทานซึ่งมีขั้วต่อท่อแจ็คเก็ตแรงดันสูงที่ป้องกันการรั่วไหลของน้ำมัน ระบบนี้มีการป้องกันความปลอดภัยที่ล้นเกินพิกัดและให้การแสดงผลระดับความสูงของระดับน้ำมันอย่างชัดเจนทำให้สามารถดำเนินการต่อเนื่องภายใต้โหลดที่ได้รับการจัดอันดับนานถึง 16 ชั่วโมงโดยไม่หยุดชะงัก
มอเตอร์หลักที่ทรงพลัง: มอเตอร์หลักที่มีความจุสูงพลัง QC11Y ส่งมอบพลังงานที่เพียงพอและเชื่อถือได้สำหรับงานตัดหนัก มอเตอร์นี้ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่สอดคล้องกันและเพิ่มความสามารถของแรงเฉือนในการจัดการกับการใช้งานอุตสาหกรรมที่ต้องการได้อย่างง่ายดาย
มอเตอร์เกจย้อนกลับที่แม่นยำ: ระบบมอเตอร์มาตรวัดด้านหลังมีอินเวอร์เตอร์ที่ปรับได้สำหรับทั้งการปรับที่รวดเร็วและช้าซึ่งเสริมด้วยอุปกรณ์ควบคุมตัวเลขที่เสนอไปข้างหน้า, ย้อนกลับ, ย้อนหลังและฟังก์ชั่นการวางตำแหน่ง ระบบขั้นสูงนี้ให้การควบคุมที่แม่นยำเหนือจุดหยุดด้านหลังเพิ่มความคล่องตัวและความแม่นยำของเครื่อง
ที่ QC11Y CNC Hydraulic Guillotine Shearing Machine ได้รับการออกแบบมาเพื่อให้เป็นไปตามมาตรฐานสูงสุดของความแม่นยำและประสิทธิภาพ คุณสมบัติขั้นสูงการก่อสร้างที่แข็งแกร่งและประสิทธิภาพที่เหนือกว่าทำให้เป็นสินทรัพย์ที่มีค่าสำหรับการดำเนินการโลหะใด ๆ ให้ผลการตัดที่เชื่อถือได้และมีคุณภาพสูงสำหรับการใช้งานที่หลากหลาย 3333333
